扁平漆包線是帶狀導體的漆包線。
各種扁平漆包線可為客戶提升效率和實現產品小型化。
特性
- 比圓線有更佳的佔積率
- 配合銅包鋁線或鋁線可更進一步實現輕質化。
構造
應用
動圈、打印頭線圈、小型馬達、高級揚聲器及變壓器等
製造範圍
1. 銅線
| Type | Insulating Film | Bonding Film | Thickness/Width Ratio |
Equivalent Round Conductor(mm) |
|---|---|---|---|---|
| -NAR | SF.B PE SF.EI EI |
MZW LOCK LOCK Y1, Y3, Y5 |
1:3 ~ 1:15 | 0.09 ~ 0.60 最小導體厚度 0.03 |
2.銅包鋁線
| Type | Insulating Film | Bonding Film | Thickness/Width Ratio |
Equivalent Round Conductor(mm) |
|---|---|---|---|---|
| -CCAR | UE PE SF.EI EI |
MZW LOCK LOCK Y1, Y3, Y5 |
1:3 ~ 1:4 | 0.15 ~ 0.40 最小導體厚度 0.06 |
3. 鋁線
| Type | Insulating Film | Bonding Film | Thickness/Width Ratio |
Equivalent Round Conductor(mm) |
|---|---|---|---|---|
| -ALR | UE PE SF.EI EI |
MZW LOCK LOCK Y1, Y3, Y5 |
1:3 ~ 1:10 | 0.20 ~ 0.40 最小導體厚度 0.07 |

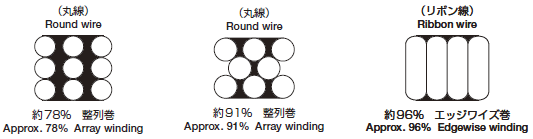

佔積率的比較
